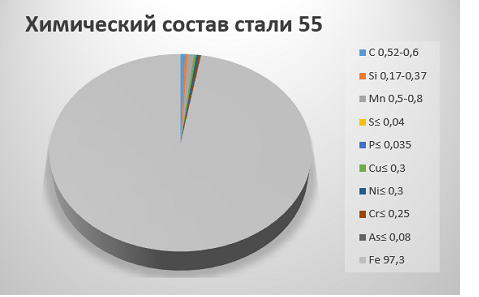

Класс стали 55 — конструкционная углеродистая качественная.
Термообработка: Нормализация и высокий отпуск
Температура ковки, °С: начала 1240, конца 800. Заготовки сечением до 400 мм охлаждаются на воздухе.
Твердость материала: HB 10 -1 = 212 - 248 МПа
Температура критических точек: Ac1 = 725, Ac3(Acm) = 755, Ar3(Arcm) = 750, Ar1 = 690, Mn = 320
Свариваемость материала: не применяется для сварных конструкций. КТС с последующей термообработкой.
Флокеночувствительность: малочувствительна.
Склонность к отпускной хрупкости: не склонна.
Обрабатываемость резанием: в нормализованном состоянии при HB 212-225 К υ тв. спл=1,0 и Кυ б.ст=0,65
Сталь 55 применение:
Зубчатые колеса, прокатные валки, штоки, тяжелонагруженные валы, оси, бандажи, малонагруженные пружины и рессоры, лемехи, пальцы звеньев гусениц и муфты сцепления коробок передач, корпуса форсунок и другие детали, работающие на трение.
Российские аналоги стали 55:
Зарубежные аналоги стали 55:
